Ng JK-F, Kippers V, Richardson CA. Muscle fibre orientation of abdominal muscles and suggested surface EMG electrode positions. Electromyogr Clin Neurophysiol. 1998;38(1):51-58.
Methodischer Hintergrund der Quelle
Ng et al. (1998) bestimmten den Faserverlauf der Bauchmuskeln und leiteten daraus Empfehlungen für Oberflächen-Elektrodenpositionen ab. Entscheidend ist die Ausrichtung der Elektroden parallel zu den Fasern — beim M. rectus abdominis vertikal, beim M. obliquus externus schräg. Diese Faserorientierung ist der Kern der hier dokumentierten Position.
Druckfertig fürs Labor oder die Praxis: 77 Seiten Protokolle (SENIAM + peer-reviewed), dazu SENIAM-Tabelle, Platzierungs-Checkliste und Sensor-Vergleichsblatt als A4-Blätter.
Anatomie & Funktion
Der M. Obliquus Externus Abdominis (Äußerer schräger Bauchmuskel) ist ein Muskel der Region Rumpf Vorne. Er ist verantwortlich für lateralflexion und Rotation des Rumpfes zur Gegenseite, Flexion der Wirbelsäule, Kompression der Bauchhöhle. Dieser Muskel ist nicht im offiziellen SENIAM-Katalog enthalten — die Elektrodenplatzierung basiert auf etablierter klinischer Literatur. Diese Seite dokumentiert die exakte Elektrodenposition, die anatomischen Befestigungen und eine standardisierte Testbewegung basierend auf Hermens et al. (2000).
FunktionLateralflexion und Rotation des Rumpfes zur Gegenseite, Flexion der Wirbelsäule, Kompression der BauchhöhleUrsprungAußenflächen der 5.–12. RippeAnsatzLinea alba, Crista iliaca, Lig. inguinaleInnervationNn. intercostales T7–T12
Innervation nach Perotto AO, Anatomical Guide for the Electromyographer, 5. Aufl. 2011 — anatomische Angabe, keine Empfehlung zur Elektrodenplatzierung.
Testbewegung
Rotation des Oberkörpers zur Gegenseite gegen Widerstand
Dieser Muskel hat keine SENIAM-standardisierte Elektrodenposition. Die Platzierung sollte auf anatomischem Wissen basieren.
Abbildung zeigt die linke Seite; für rechts spiegelbildlich aufbauen.

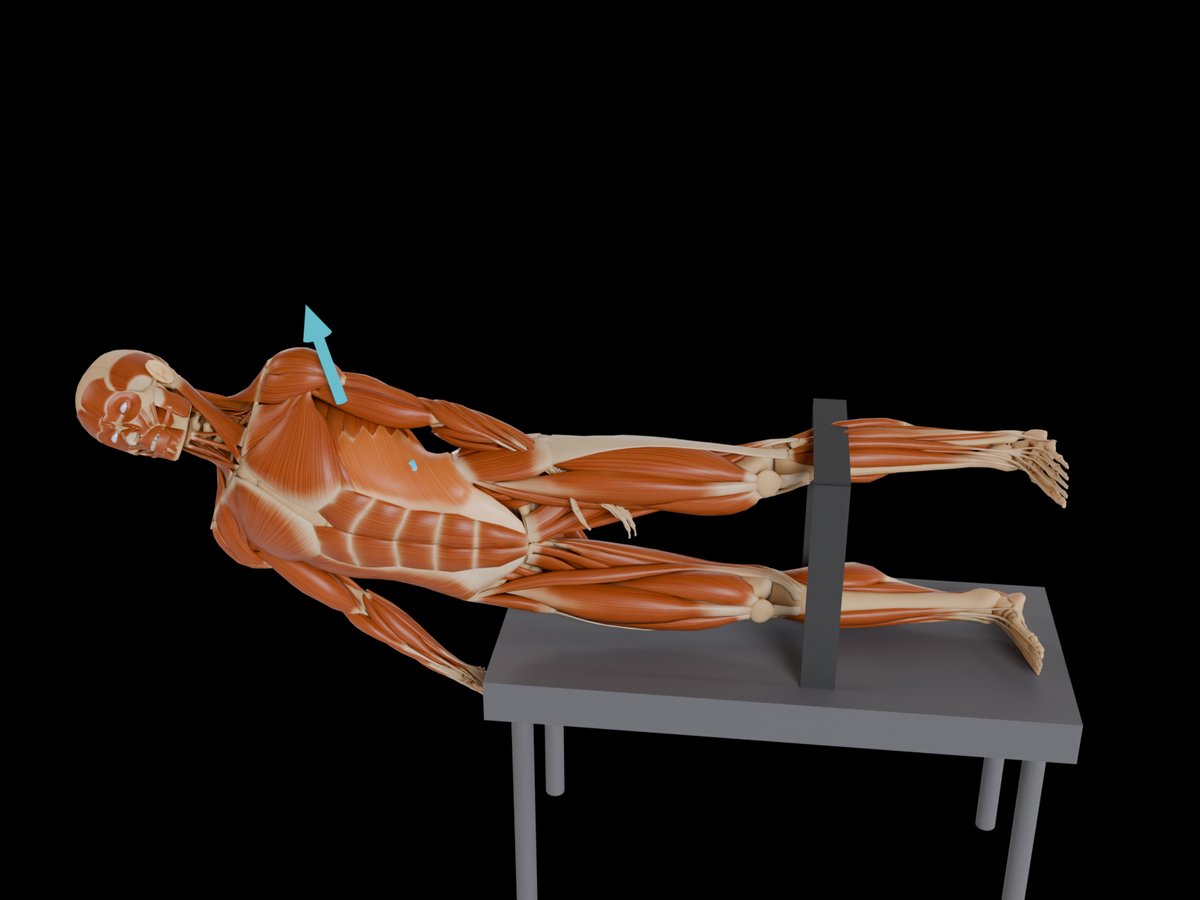

MVC-Referenztest (Konrad 2005)
Position
Seitlage mit fixierten Beinen und Hüfte; Rumpf anheben und früh in der gebeugten Position fixieren.
Fixierung
Beine und Hüfte mit Gurten oder manuell fixiert.
Widerstand
Die Fixierung selbst (isometrisches Halten); eine zusätzliche Rumpfrotation kann die Aktivität der Obliqui erhöhen.
Kontrollübung
Der Rectus-abdominis-Test ist die wichtige Kontrollübung.
Konrad: dieser Test braucht gute koordinative Fähigkeiten; die Obliqui feuern oft höher, wenn zur Flexion eine Rotation kommt.
Konrad P. The ABC of EMG. Noraxon; 2005, p. 32. Konrad beschreibt diesen Test auf Gruppenebene; er gilt für alle Muskeln der Gruppe. · Warum und wie auf MVC normalisieren
Aktivität des M. Obliquus Externus Abdominis live messen
Die Elektrode sitzt — und dann? easyEMG visualisiert die Muskelaktivität in Echtzeit, mit SENIAM-konformen Platzierungshinweisen, bis zu 4 Kanälen gleichzeitig und Biofeedback-Training direkt im Anschluss.
Im Training zählt bei diesem Muskel vor allem die gezielte Ansteuerung und die Links-rechts-Symmetrie.
Wo platziere ich die EMG-Elektrode auf dem M. Obliquus Externus Abdominis?

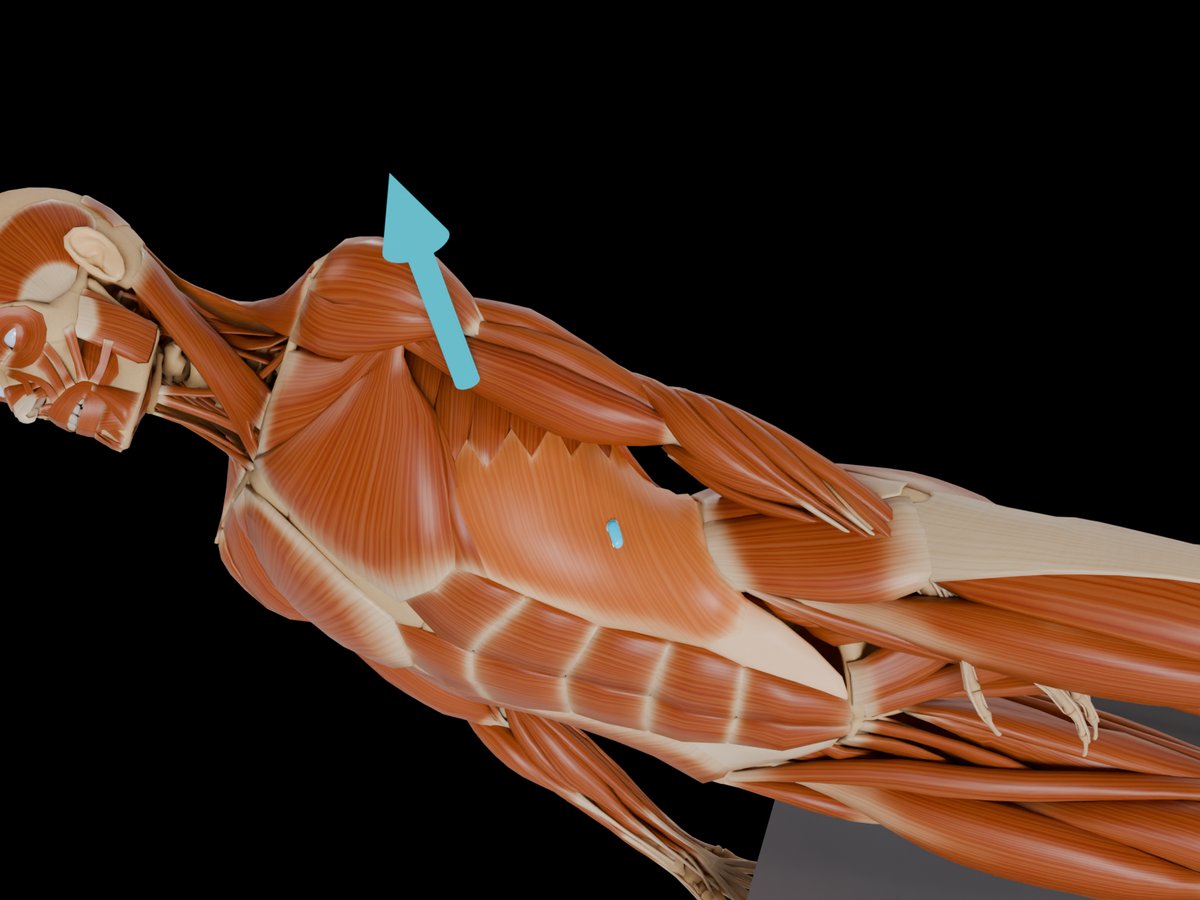

Unterhalb der untersten Rippe, 45° zur Horizontalen. Orientierung: Parallel zu den Muskelfasern (schräg, ca. 45°). Nicht in SENIAM — Platzierung nach Ng et al. 1998.
Mit welcher Testbewegung wird der M. Obliquus Externus Abdominis aktiviert?
Rotation des Oberkörpers zur Gegenseite gegen Widerstand. Sie dient als Signal-Check vor der Messung: Bei korrekter Elektrodenlage steigt die EMG-Amplitude während dieser Bewegung deutlich an.
Ist der M. Obliquus Externus Abdominis ein SENIAM-empfohlener Muskel?
Nein. Der M. Obliquus Externus Abdominis ist nicht im offiziellen SENIAM-Katalog enthalten. Die hier dokumentierte Elektrodenposition folgt dem etablierten Protokoll nach Ng et al. 1998.
